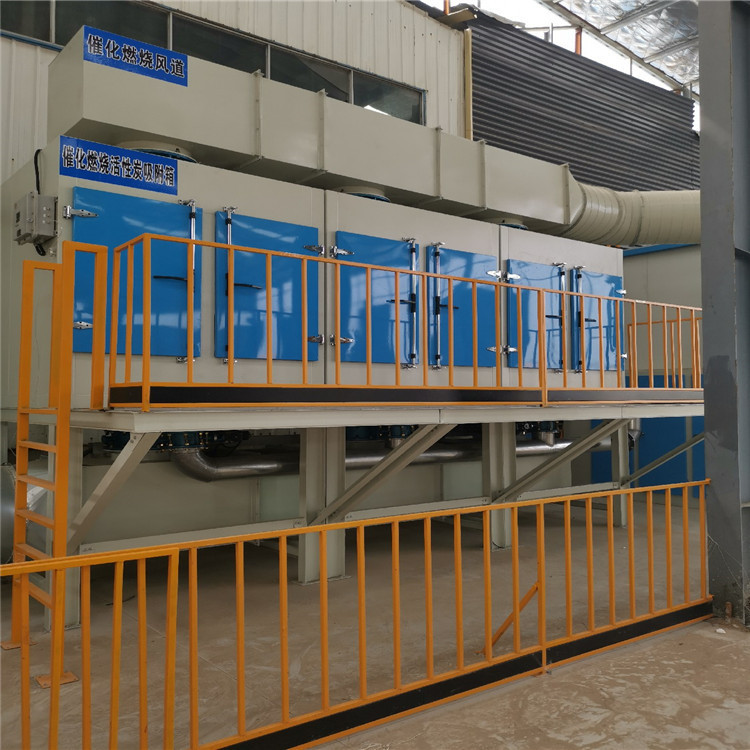

噴漆房廢氣處理一體化設備由過濾材料預處理段、防紫外線光氧催化段、活性炭過濾段、風機、排氣系統管道、消音室、煙囪、取樣平臺等模塊組成。

1、高排煙管及采樣平臺。

(1)過濾材料采用漆霧過濾棉處理方法。

（2）借助防紫外線光氧催化+活性炭過濾，對苯、甲苯、二甲苯等煙氣進行清理。

(3)風機采用4-72系離心風機。風機參數：4-72NO10C；風量/全壓：22312-31230m3/h；967-766Pa；轉速比：800r/min；輸出功率：11Kw；數字：1臺。

(4)排氣系統管道風速設計為12-15m/s。排氣系統管與風機進出口接口軟連接，緩解風機振動對管道的干擾。煙囪高度為15m。

2、質量檢驗操作系統。

為保證使用安全，噴漆室設置了一套DRB易燃氣體含量檢測設備，當溶劑含量達到爆炸下限的25%時，及時報警。

3、照明操作系統。

照明設備采用防爆燈，保證光照強度≥500Lux。在房屋上方組裝16套燈，以滿足操作區域的光照強度。

4、電氣設備控制系統。

電氣控制系統采用集中控制，整個操作系統操作清晰，故障聲光報警標記清晰，結構緊湊，實際操作方便，操作集中。

各部件固定位置標識清晰，風機采用過壓保護、短路保護、斷相保護路線設計；按鈕和交流接觸器：施耐德等，集中控制箱配有雙孔、三孔插座。
